機場油庫伺服液位計是河北光科測控設備有限公司結合國外產品研制成的以微電子技術及伺服電機驅動技術測量液位界位的高準確度測量儀表,具有很高的安全性和可靠性。GKYWG-60機場油庫伺服液位計為防爆設計,可廣泛應用于各種易燃易爆場所,是機場油庫伺服液位計,機場油罐伺服液位計,新疆伺服液位計,甘肅伺服液位計,寧夏伺服液位計,青海伺服液位計,陜西伺服液位計,內蒙古伺服液位計在油庫、石油石化、電力、醫藥、食品等領域中儲罐液位測量的理想選擇。
機場油庫主要用于航油的接收、儲存、發油及給飛機加油作業,機場油庫與其相關供油設施是保證機場正常運行的關鍵。其中油位的測量和統計是其中重要的一個環節。如何選擇合適的液位計,這是很重要的。伺服液位計做為液位計儀表里液位測量儀表。近年來越來越受到油庫液位測量的信賴。伺服液位計具有液位、密度、油水界面測量等功能,可以接入多點平均溫度計、壓力變送器、罐旁顯示器等設備,是整個儲罐自動計量管理系統的核心。 適用于需要液位計量的場所包括:油庫、煉油廠、交易站、輸送管道站、化工廠等。
GKYWG-60機場油庫伺服液位計是采用以微處理器為基礎的智能儀表,采用了伺服測量技術與進口的伺服電機組件相結合,大大提高了液面的測量精度。GKYWG-60機場油庫伺服液位計可以對被測介質進行液位、界位的常規測量與信號傳遞,同時還具有對溫度進行傳送等功能,完全滿足儲罐儲存量管理、損耗控制、成本節省和安全操作等要求,改變了數據通訊功能,增強了數據的穩定性,具有串行數據通訊RS485接口,并輸出對應的4-20mA模擬信號輸出。
機場油庫伺服液位計基于浮力平衡的原理,由微伺服電動機驅動體積較小的浮子,能準確地測出液位等參數。當液位計工作時,浮子作用于細鋼絲上的重力在外輪轂的磁鐵上產生力矩,從而引起磁通量的變化。輪轂組件間的磁通量變化導致內磁鐵的電磁傳感器的輸出電壓信號發生變化。其電壓值與儲存于CPU中的參考電壓相比較。當浮子的位置平衡時,其差值為零。當被測介質液位變化時,使得浮子浮力發生改變。其結果是磁藕力鉅被改變,使得帶有溫度補償?shù)幕魻栐妮敵鲭妷喊l(fā)生變化。該電壓值與CPU中的參考電壓的差值驅動伺服電動機轉動,調整浮子上下移動重新達到平衡點。整個系統構成了一個閉環反饋回路,其準確度可達±0.7mm,而且,其自身帶有的掛料補償功能,能夠補償由于鋼絲或浮子上附著被測介質導致的鋼絲張力的改變。
機場油庫伺服液位計性能指標
測量范圍:0-50米
環境溫度:-40~+70℃,
介質溫度:小于200℃.
工作壓力:<8.0MPa
使用電壓:DC24V.(可選AC220V)
平均功耗:小于15W.
各輸出接點的容量:AC5A/250V.
四線制:兩線為電源接口螺紋M20X1.5
輸出信號:模擬量4~20mADC.總線RS485(可選)
精度:液面±1mm ±0.75mm ±0.1mm
示值分辨率:1mm.0.1mm
相對濕度:95%.
測量材質:電子腔室,鑄鋁
輪鼓腔:SUS316不銹鋼(也可根據用戶要求選擇)
接液材質:SUS316不銹鋼(也可根據用戶要求選擇)
接口法蘭標準:ANSI 150LB RF 80mm(3") (也可根據用戶要求選擇)
防爆等級:Exd IICT6 GB
防護等級:IP67
安全等級:SIL3
關聯設備:本安防爆場合需配安全柵

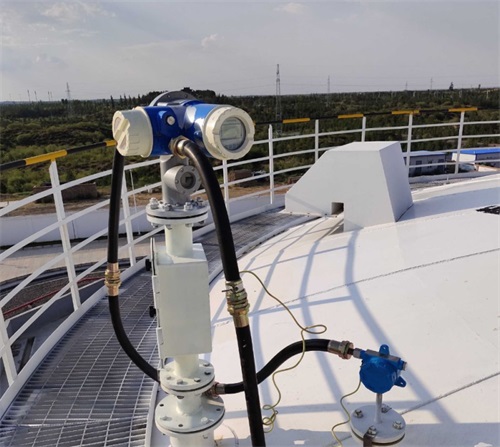

GKYWG-60機場油庫伺服液位計:每個油罐安裝伺服液位計并配套罐旁表,用于液位現場顯示與遠傳??赏ㄟ^4-20mA或者RS485信號的輸出和PLC系統連接。實現遠距離觀察油罐現場的實時數據??山邮杖脒B鎖預警系統。目前隨著油庫自動計量系統的不斷改進,出現了各種形式的儲罐液位計及庫存管理系統。高準度液位計中應用范圍廣的就是伺服液位計。
